Нужен чертеж прокладки выпускного коллектора М10

Сообщение djafar740d » 04 июл 2016, 15:38

Всем привет.

Переделываю выпускной коллектор под турбо, так как тот что стоял был очень колхозно сделан, не говоря уже о "равнодлинности" раннеров.

В связи с этим хочу на станке с ЧПУ обрезать флянец из листа нержавейки, но для этого нужен чертеж с размерами, который потом в автокаде загрузить в комп.

Мотор мой у моториста, так что снять размеры пока нереально...

Есть у кого такой чертеж, со всеми размерами?

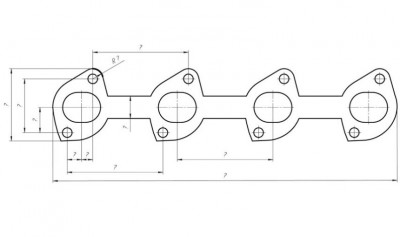

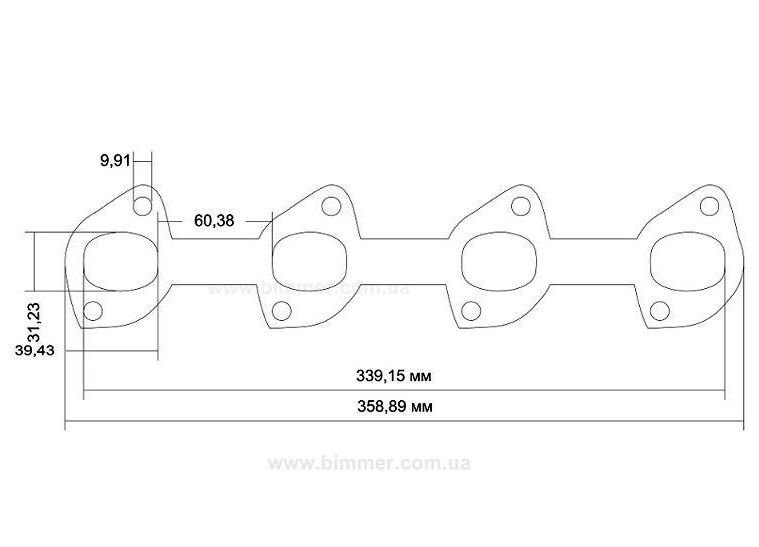

Вот что нашел в нете, размеры общие не точные

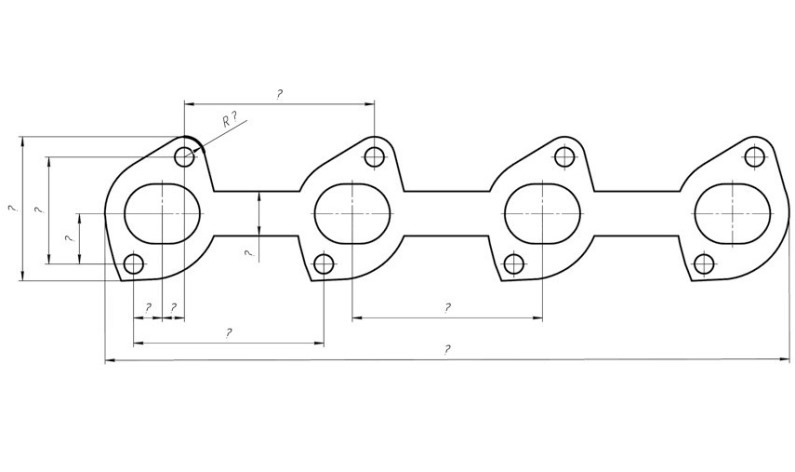

вот какие размеру необходимы (где знаки вопроса)


Заранее всем спасибо
E21 318 TurboСтарушка by Djafar
DIESELOK - разбуди свою малышку!


Аватара пользователя
Valeron315
Авторитет
Сообщения: 2097
Зарегистрирован: 14 фев 2010, 11:50
Репутация: 10
Гараж: 315
Откуда: Ivano-Frankivsk UKRAINE
Благодарил (а): 102 раза
Поблагодарили: 41 раз

Re: Нужен чертеж прокладки выпускного коллектора М10

Сообщение Valeron315 » 08 июл 2016, 01:07

Як вариант купить прокладку от е30 з м10 мотора и з нее снять
